Завод ПЗКМК реализовал полный вертикально-интегрированный цикл: от собственного волочения токоведущих жил до автоматизированной упаковки. Это единственный способ гарантировать стабильность характеристик профессиональной серии на протяжении всего срока службы изделия.

Металлургия и волочение

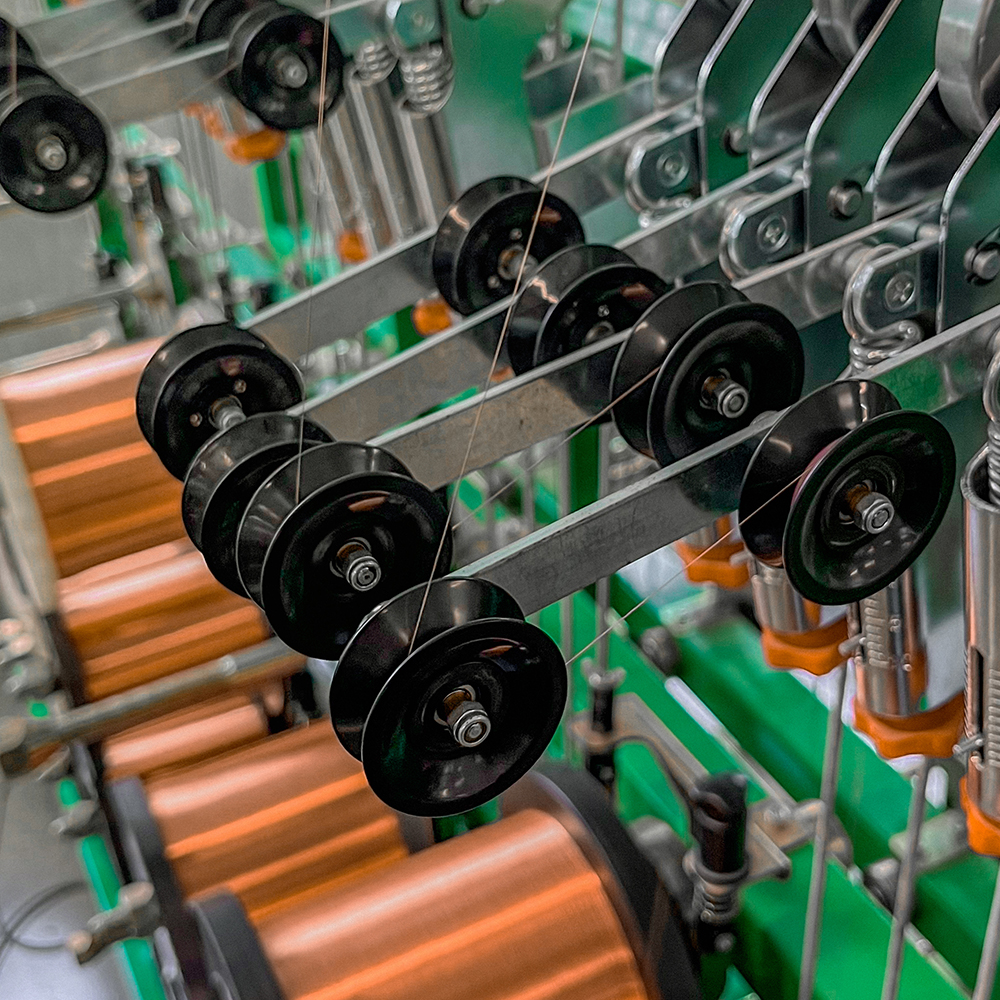

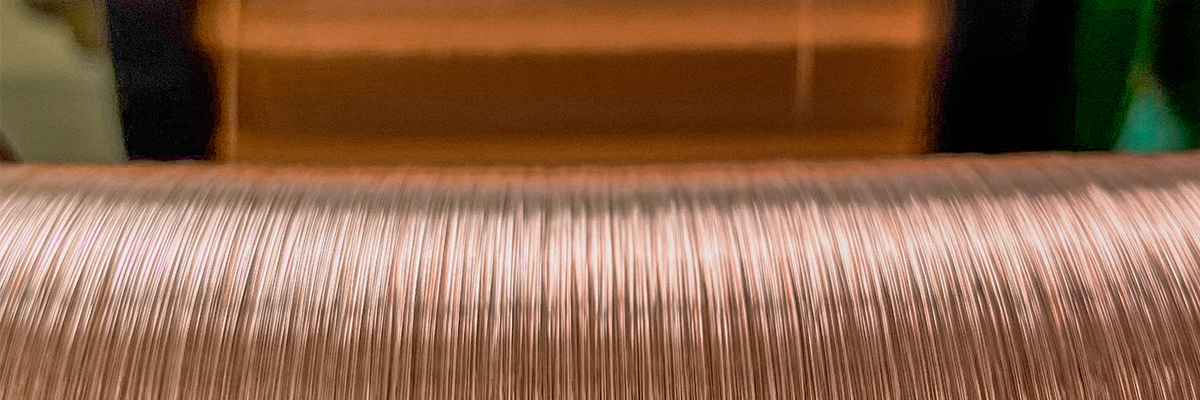

Качество будущего кабеля закладывается в сечении проводника. Производственный комплекс ПЗКМК не покупает готовые жилы — волочение выполняется на собственном высокоточном оборудовании. Это позволяет заводу ПЗКМК контролировать:

• Точный допуск по диаметру — минимальные отклонения от номинала, критические для волнового сопротивления 90 Ом для USB. Даже незначительное изменение диаметра влияет на согласование импедансов, что напрямую сказывается на целостности высокоскоростного сигнала.
• Структуру металла после отжига — оптимальное соотношение гибкости проводника и его прочности на разрыв. Контролируемый отжиг снимает внутренние напряжения, возникающие при волочении, и формирует мелкозернистую структуру меди, обеспечивающую высокую циклическую прочность.
• Отсутствие микротрещин — которые неизбежно появляются при покупке дешевой тянутой проволоки у сторонних поставщиков.

Защита от помех на всех уровнях

Профессиональная серия кабелей GCR оснащается многоуровневой системой защиты от электромагнитных и радиочастотных помех (EMI/RFI). В условиях плотной застройки оборудованием или рядом с силовыми линиями качественное экранирование становится определяющим фактором стабильности передачи данных.

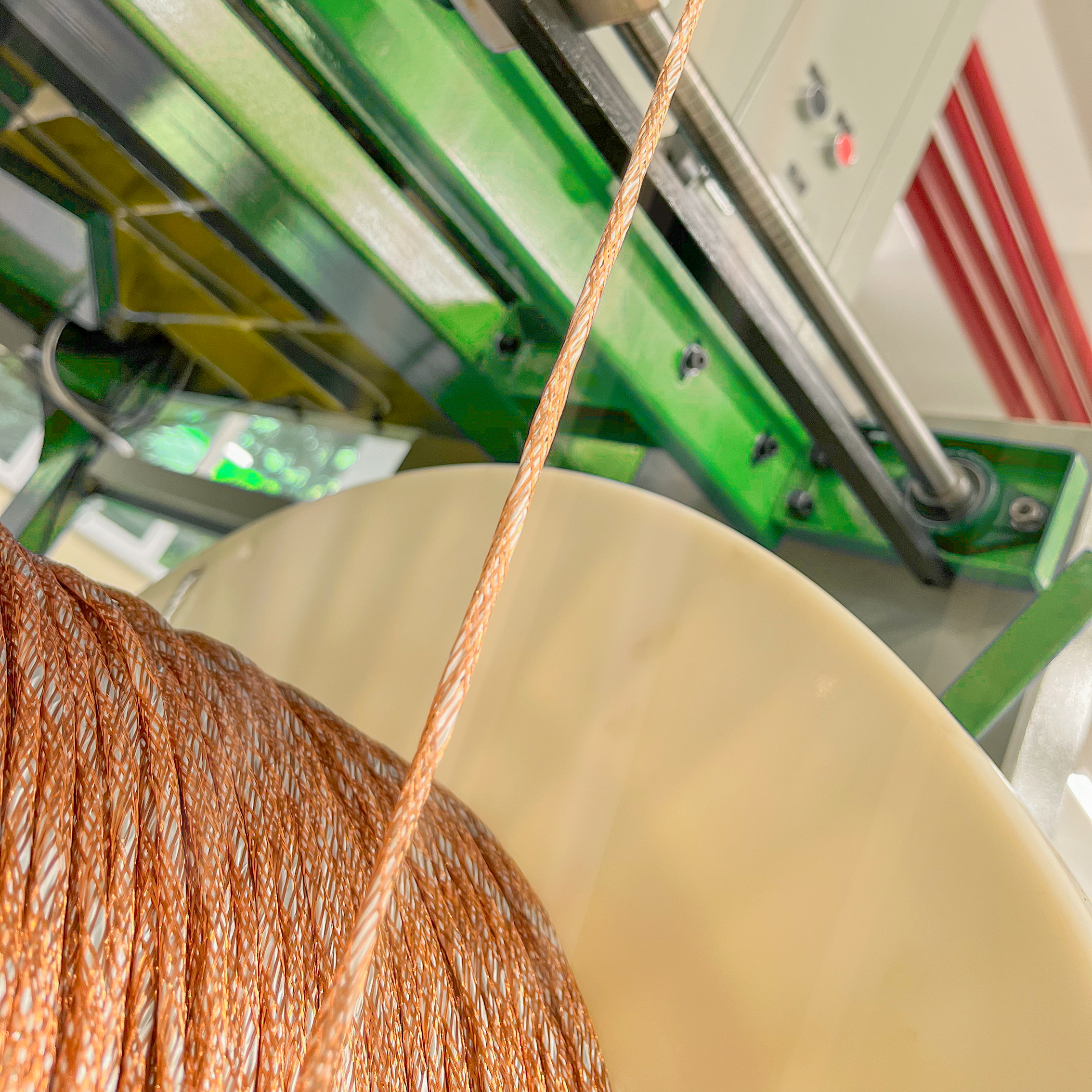

Медное экранирование сеткой с глубоким перекрытием

В профессиональной серии бренд GCR применяет оплётку из луженой медной проволоки с глубоким перекрытием. Что это даёт?

• Перекрытие оплётки — плотность покрытия медной сеткой составляет не менее 85–90%, что значительно превышает стандартные 70–75% у кабелей масс-маркета.
• Глубокое перекрытие означает, что витки оплётки заходят друг на друга с перехлёстом, исключая «окна» — участки без экранирования. Даже при многократных изгибах кабеля экран остаётся непрерывным.
• Низкое переходное сопротивление — медная сетка обеспечивает эффективный отвод наведённых токов на землю, предотвращая наводки на сигнальные пары.
• Коэффициент экранирования достигает 40–45 дБ, что гарантирует передачу сигнала USB 3.0/3.1 на полной скорости без ошибок и перезапросов.

Медная оплётка с глубоким перекрытием работает в тандеме с алюминиевой фольгой, формируя двойной экранирующий барьер: фольга блокирует высокочастотные помехи, а медная сетка — низкочастотные и обеспечивает механическую прочность.

Ферритовые кольца. Дополнительный фильтр высокочастотных шумов

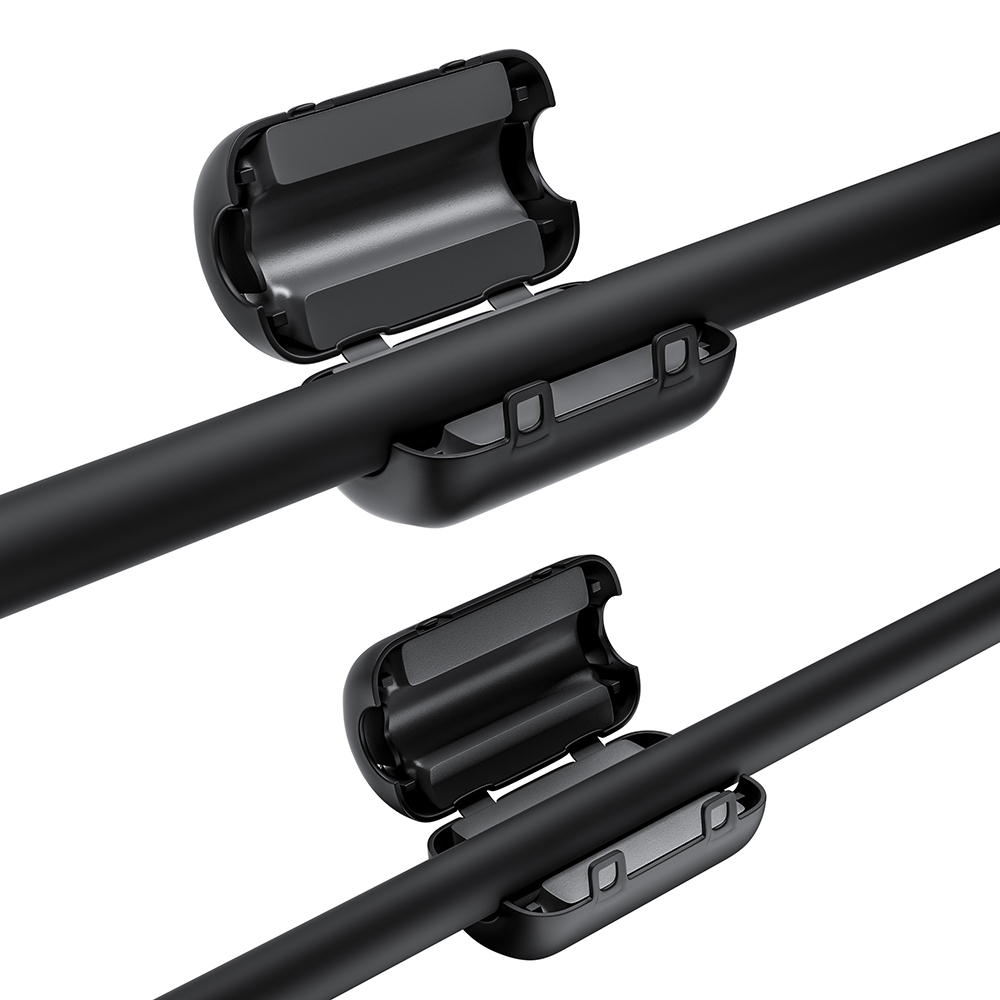

Для особо ответственных применений кабели профессиональной серии GCR комплектуются ферритовыми кольцами (дросселями), установленными на кабеле у разъёмов. Феррит — это магнитодиэлектрический материал, который работает как пассивный фильтр высокочастотных помех.

Принцип действия:

• Ферритовое кольцо поглощает высокочастотные синфазные помехи, превращая их энергию в тепло.
• Это особенно актуально для USB 3.0 и выше, где рабочие частоты достигают 5–10 ГГц — на этих частотах кабель работает как эффективная антенна для внешних наводок.
• Установка ферритов у обоих концов кабеля обеспечивает подавление шумов как на входе, так и на выходе.

Результат — стабильная работа в промышленных средах с интенсивными электромагнитными полями, рядом с серверными стойками, сварочным оборудованием, радиопередатчиками и мощными блоками питания.

Изоляция жил

На этапе экструзии на собственную жилу наносится изоляция. Завод ПЗКМК использует несколько типов материалов в зависимости от серии кабеля.

Для изоляции жил широко применяется термопластичный эластомер (ТПЕ) — современный полимер, сочетающий свойства термопласта и эластомера. ТПЕ обеспечивает эластичность и гибкость кабеля, позволяя ему не дубеть на морозе до -40°C и выдерживать многократные изгибы без трещин. Матовая поверхность материала мягкая на ощупь и не скользит в руке. Кроме того, ТПЕ экологичен, соответствует стандартам RoHS, не выделяет вредных веществ и устойчив к маслам и химикатам, что делает его подходящим для промышленного применения.

Для профессиональной серии бренд GCR использует силиконовую изоляцию, наносимую методом горячей вулканизации. Силикон обеспечивает максимальную диэлектрическую прочность и работает в расширенном температурном диапазоне.

Внешняя оболочка

После нанесения изоляции и экранирующих слоёв формируется внешняя оболочка. Доступны следующие варианты:

• Малодымная композиция (LSZH) — для промышленной безопасности и мест массового скопления людей.
• ТПЕ — для повседневного использования с высокими эргономическими требованиями.
• ПВХ-компаунды — для бюджетных линеек с базовыми требованиями.

Тканевая оплётка

Поверх внешней оболочки завод ПЗКМК наносит декоративно-защитную тканевую оплётку из высокопрочных синтетических нитей (нейлон, полиэстер, полиамид).

Функции тканевой оплётки:

• Механическая защита — предотвращает истирание и повреждение внешней оболочки при интенсивном использовании, продлевая срок службы кабеля.
• Повышенная гибкость — кабель в тканевой оплётке более устойчив к многократным перегибам.
• Эстетика и тактильность — тканевое покрытие придаёт кабелю премиальный внешний вид и приятную текстуру, не скользит в руке.
• Дополнительная изоляция — создаёт воздушный зазор, улучшающий теплоотвод и снижающий перегрев при больших токах зарядки.

Виды нанесения тканевой оплётки

Завод ПЗКМК предлагает два типа намотки тканевой оплётки в зависимости от требований партнёра:

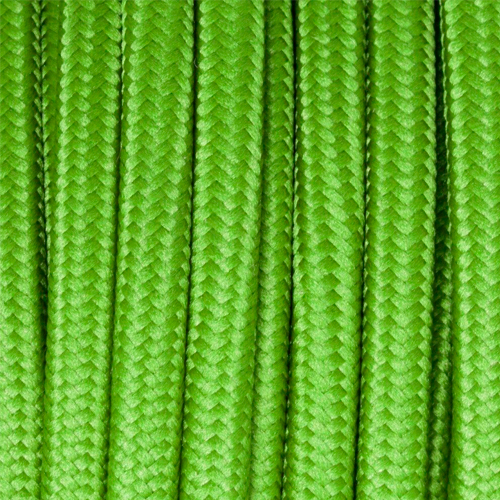

Витая (косичка / плетёнка)

Нити переплетаются между собой под углом, формируя плотное эластичное покрытие. Обеспечивает максимальную прочность и износостойкость.

Применение: Для кабелей с высокой нагрузкой на изгиб (игровые гарнитуры, зарядные шнуры для ноутбуков).

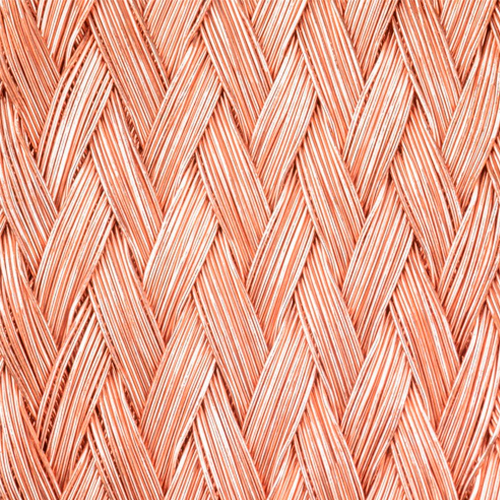

Спиральная (обмотка)

Нити наматываются по спирали с заданным шагом, создавая рельефную поверхность. Более лёгкая и гибкая, чем витая.

Применение: Для портативных устройств и аудио-кабелей, где важна лёгкость и свободное скольжение.

Оба типа оплётки доступны в широкой цветовой гамме и могут наноситься как на стандартные серии кабелей, так и по индивидуальному заказу партнёра.

Изготовление витого кабеля

Особое направление производства завода ПЗКМК — витые (спиральные) кабели. Это кабели, скрученные в плотную спираль, которая растягивается как пружина и возвращается в исходное состояние. Такая конструкция востребована в автомобильных зарядках, гарнитурах, промышленных пультах и медицинском оборудовании.

Как это делается

• Намотка на оправку — готовый кабель (со всей изоляцией, экраном и оплёткой) наматывается на металлический стержень (оправку) с заданным шагом и диаметром витка.
• Термофиксация (сшивка) — кабель на оправке помещается в термокамеру, где под воздействием высокой температуры полимерные материалы (ТПЕ, силикон, изоляция) запоминают спиральную форму. Это ключевой этап, определяющий упругость и «память формы» готового изделия.
• Охлаждение и снятие — после термофиксации кабель охлаждается и снимается с оправки, сохраняя заданную геометрию спирали.
• Контроль упругости — каждый витой кабель проходит проверку на растяжение и возврат в исходное состояние (не менее 10 000 циклов без потери формы).

Преимущества витых кабелей GCR

Витой кабель не путается и не занимает лишнее место — он компактно сворачивается в пружину, что обеспечивает удобство хранения и использования. Благодаря термофиксации спираль сохраняет упругость в течение всего срока службы, в отличие от дешёвых аналогов, которые быстро «обвисают». Кроме того, витая конструкция снимает нагрузку с места входа в разъём, продлевая срок службы соединения и защищая кабель от перегибов. Это идеальное решение для автомобильных зарядок, портативных устройств и мобильных рабочих мест.

Параметры витых кабелей (настраиваемые под заказ)

Завод ПЗКМК изготавливает витые кабели как из собственного кабеля (полный цикл), так и из кабеля заказчика — по индивидуальному техническому заданию.

Автоматизация против человеческого фактора

Переход к серийному производству (от 100 шт. и выше) на заводе ПЗКМК осуществляется исключительно на автоматических роторных линиях. Производственный комплекс ПЗКМК не доверяет пайку и формовку изоляции ручному труду на этапе массовой сборки по нескольким причинам:

• Термоконтроль — автоматы дозируют температуру жала пайки с точностью до 2°C, исключая перегрев силиконовой изоляции и смещение контактов.
• Скорость и повторяемость — обеспечивается идентичность всех 100 или 10 000 кабелей. Сопротивление переходных контактов в партии отличается не более чем на 0.5 мОм.
• Индукционная заливка — автомат делает монолитным узел входа в разъем, предотвращая излом кабеля у основания.

Полный контроль на каждом метре

Философия бренда GCR — контроль «от волочения до упаковки». Завод ПЗКМК не тестирует кабель выборочно — проверке подвергается каждое изделие.

Система контроля включает проверку электрики: сопротивление изоляции измеряется высоким напряжением (Hi-Pot тест), а также измеряется падение напряжения под нагрузкой для подтверждения поддержки быстрой зарядки. Выполняется контроль экранирования — проверяется непрерывность оплётки и ферритовых фильтров. Для кабелей с тканевой оплёткой контролируется плотность намотки, отсутствие пропусков и равномерность шага. В случае витых кабелей проверяется упругость, сохранение формы после многократного растяжения и отсутствие остаточной деформации. Камеры машинного зрения сканируют геометрию бухты и качество заливки разъемов в режиме реального времени. Финальная автоматическая упаковка в бухты или катушки обеспечивает сохранность геометрии изоляции при транспортировке.

Производственная площадь завода превышает 3000 м², ежедневно выпускается более 5000 единиц кабельной продукции. Ассортимент обновляется ежемесячно — собственный R&D-отдел разрабатывает и тестирует новые продукты.

Технические особенности профессиональной серии GCR

Почему это важно для партнёров?

Выбирая продукцию GCR, партнёр получает не «сборку» из готовых компонентов, а инженерный продукт, где просчитана каждая жила. Собственное волочение проволоки на заводе ПЗКМК гарантирует честное сечение (без занижения калибра), а автоматизированная сборка от 100 шт. обеспечивает стабильность параметров в крупных проектах.

Медная оплётка с глубоким перекрытием и ферритовые кольца гарантируют защиту данных даже в промышленных условиях с высоким уровнем помех. Тканевая оплётка (витая или спиральная) добавляет кабелю износостойкость и премиальный внешний вид.

Отдельное направление — витые (спиральные) кабели, изготовленные по технологии термофиксации. Это идеальное решение для автомобильных зарядок, гарнитур и мобильных рабочих мест, где важна компактность и долговечность.

Статус российского производителя в реестре Минпромторга даёт партнёрам дополнительные преимущества при участии в государственных закупках и подтверждает локализацию производства. Работая с GCR, партнёр выбирает продукцию, произведённую в России под полным контролем завода-изготовителя, с прозрачными условиями поставок и стабильным качеством в каждой партии.
