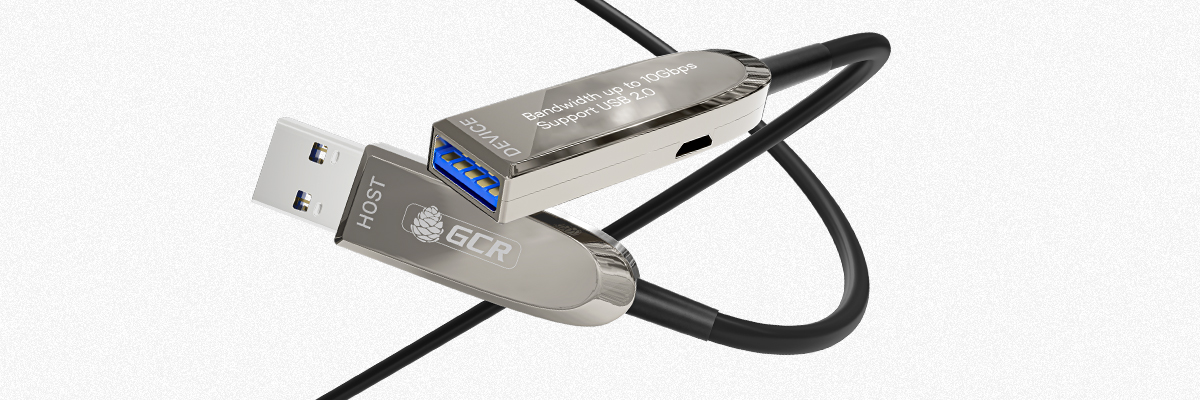

Оптический USB-удлинитель GCR PRO: Промышленное решение для передачи данных на большие расстояния

Оптический USB-удлинитель GCR PRO: Промышленное решение для передачи данных на большие расстояния

В современных промышленных системах, системах видеонаблюдения и цифровых рабочих местах часто возникает необходимость разместить USB-устройства на значительном удалении от управляющего компьютера. Стандартные медные USB-кабели имеют жесткое ограничение по длине — не более 5 метров для USB 2.0 и 3 метров для USB 3.0 — после чего начинаются потери сигнала, затухание и сбои в передаче данных.

Завод ПЗКМК (ТМ GCR) предлагает решение, основанное на волоконно-оптических технологиях, — оптический USB-удлинитель GCR-UE1AOC, обеспечивающий передачу данных на расстояние до 50 метров без потери качества и с полной защитой от электромагнитных помех.

Собственный цех кабельной сборки и тестирования

Ключевое преимущество продукции GCR — наличие собственного цеха кабельной сборки на заводе ПЗКМК. В отличие от многих поставщиков, которые собирают кабели из покупных компонентов, завод GCR контролирует качество на всех этапах — от медной жилы и оптоволокна до готового изделия.

Что это даёт партнёрам:

• Полный контроль качества — от собственной медной проволоки до финальной упаковки готового изделия.
• 100% тестирование — каждое изделие проходит проверку на сертифицированном оборудовании, гарантируя стабильность характеристик.
• Возможность уникальной распайки — цех сборки позволяет реализовывать индивидуальные решения и нестандартные конфигурации под задачи партнёра.
• Собственная кабельная база — завод производит кабель самостоятельно, что гарантирует соответствие заявленным параметрам и исключает проблемы с качеством покупных компонентов.

Современное производственное оборудование, высокие требования к компонентам производства, профессиональное обучение сотрудников и предельная внимательность к каждому шагу и итоговому результату — всё это залог высокого качества продукции GCR.

Структура оптического USB-кабеля GCR-UE1AOC

Оптический USB-удлинитель GCR PRO — это активный оптический кабель (AOC) с гибридной конструкцией: внутри него проходят как оптические волокна, так и медные жилы.

Оптоволоконные жилы (передача данных)

Оптоволокно отвечает за передачу высокоскоростных данных (SuperSpeed) по стандарту USB 3.2 Gen 2 на скорости до 10 Гбит/с. На входе в кабель установлен оптический трансивер, преобразующий электрический сигнал в световой. Световой сигнал передаётся по оптоволокну на расстояние до 50 метров практически без потерь, после чего второй трансивер преобразует свет обратно в электрический сигнал.

Преимущества оптоволокна:

• Отсутствие электромагнитных и радиочастотных помех — оптоволокно не подвержено наводкам, что критично при работе рядом с мощным промышленным оборудованием.
• Стабильный сигнал на большие расстояния — в отличие от меди, где с увеличением длины растут потери, оптоволокно сохраняет скорость 10 Гбит/с на всей длине кабеля.
• Высокая пропускная способность — оптоволокно обеспечивает передачу данных на скорости до 10 Гбит/с без потери качества.

Медные жилы (питание и служебные сигналы)

Медные жилы в оптическом USB-кабеле выполняют служебные функции, а не передачу данных. По ним подаётся напряжение 5V от USB-порта компьютера к активным компонентам внутри разъёмов — без этого питания оптический трансивер не сможет преобразовывать сигналы. Также медные жилы используются для передачи низкоскоростных сигналов USB 2.0 и управляющих сигналов.

Преимущества медных жил:

• Питание активных компонентов — медные жилы подают напряжение на оптические трансиверы и контроллеры внутри разъёмов.
• Совместимость с USB 2.0 — медные жилы обеспечивают обратную совместимость с низкоскоростными устройствами и передачу управляющих сигналов.
• Дополнительное питание — разъём microUSB 5V позволяет подключать внешний источник питания для энергоёмких устройств.

Таким образом, кабель получил название гибридный, поскольку в нём объединены два типа сред передачи: оптоволокно для быстрых данных и медь для питания и служебных сигналов.

Технические характеристики оптического удлинителя GCR-UE1AOC

Ключевые особенности и применение в промышленных системах

Оптический USB-удлинитель GCR PRO разработан для работы в самых требовательных промышленных условиях. Вот ключевые характеристики, которые делают его незаменимым решением для профессионального применения:

• Высокая скорость передачи данных — до 10 Гбит/с, что эквивалентно передаче файла размером 10 ГБ за 8 секунд. Обеспечивает работу с высокоскоростными устройствами: камерами видеонаблюдения, внешними накопителями, профессиональным аудио- и видеооборудованием.
• Стабильный сигнал на большие расстояния — оптоволокно передаёт сигнал без затухания и искажений. В отличие от медных кабелей, где с увеличением длины растут потери, оптический удлинитель сохраняет полную пропускную способность на всей длине до 50 метров.
• Полная защита от электромагнитных помех — оптоволокно не проводит электричество, поэтому удлинитель полностью невосприимчив к электромагнитным и радиочастотным помехам (EMI/RFI). Критично при работе рядом с мощным промышленным оборудованием, сварочными аппаратами, серверными стойками и радиопередатчиками.
• Обратная совместимость — поддерживает USB 3.0 и USB 2.0, что позволяет подключать любые USB-устройства: от современных высокоскоростных камер до классических принтеров и сканеров.
• Plug-and-Play — не требуется установка драйверов или дополнительного ПО. Устройство определяется системой автоматически и работает сразу после подключения.
• Дополнительное питание для мощных устройств — разъём microUSB 5V на стороне штекера позволяет подключить внешний источник питания для стабильной работы энергоёмкого оборудования: PTZ-камер с высоким потреблением, внешних жёстких дисков или профессиональных устройств захвата видео.
• Прочность и долговечность — корпуса коннекторов изготовлены из цинкового сплава, что обеспечивает механическую прочность и защиту при интенсивной эксплуатации. Внешняя оболочка из ПВХ защищает кабель от повреждений.

Благодаря этим характеристикам оптический USB-удлинитель GCR PRO востребован в различных отраслях:
